Rohloff CC PM Set Achsplatte CC PM + PM Bone

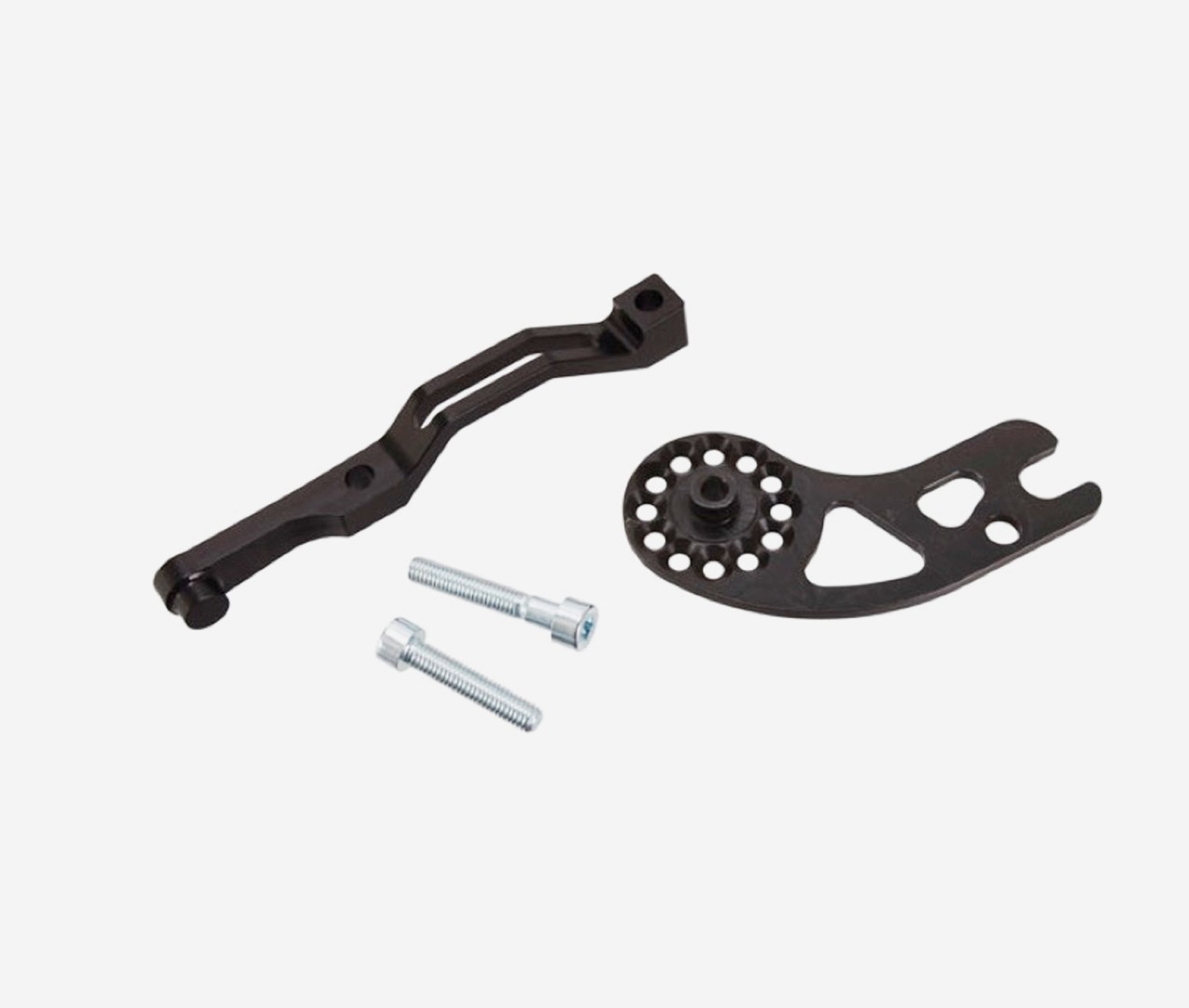

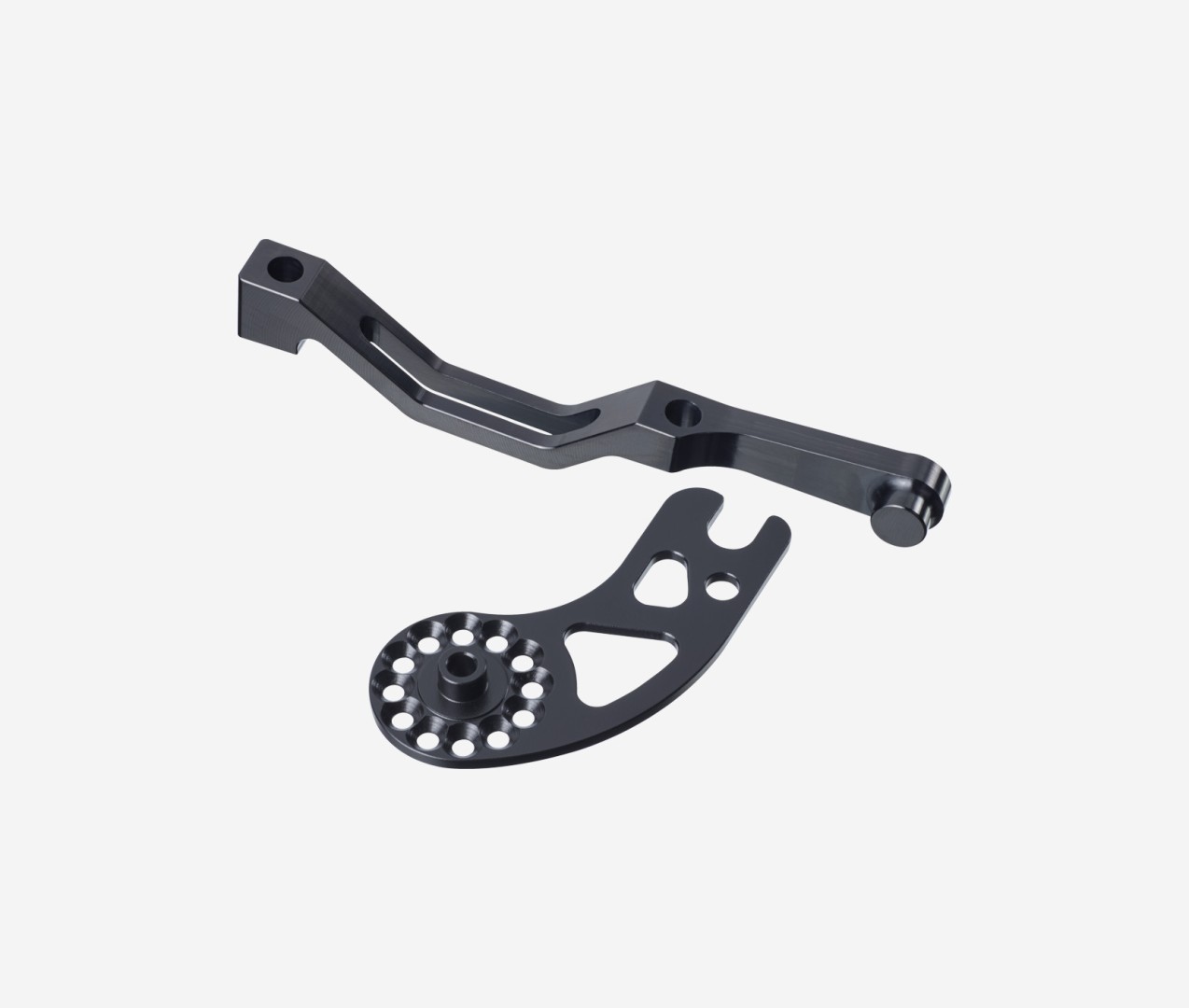

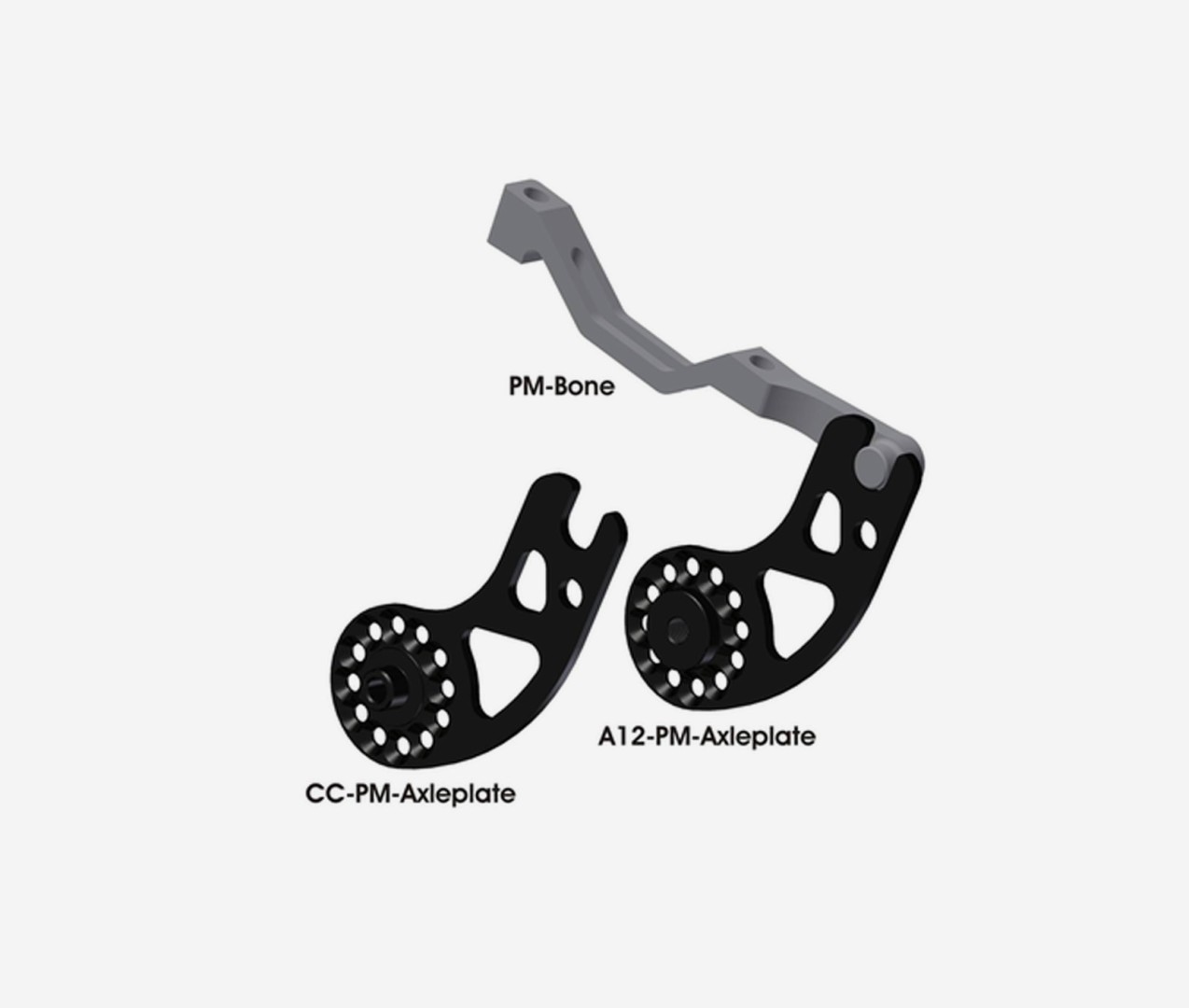

Das Rohloff CC PM Set (Art. 8563) kombiniert die CC PM Achsplatte (8225) und den PM Bone (8555) – die Drehmomentabstützung, die eine SPEEDHUB 500/14 mit Schnellspanner an Rahmen mit Postmount-Bremsaufnahme abstützt.
Warum das CC PM Set?
Nutzt die Bremsaufnahme. Der PM Bone wird unter dem Scheibenbremssattel in die Postmount-Gewinde geschraubt – keine Drehmomentabstützung, kein spezielles Ausfallende nötig.
Sichere Drehmomentabstützung. Die Achse einer Getriebenabe will sich unter Last immer verdrehen; Achsplatte und PM Bone leiten dieses Drehmoment in den Rahmen.
Klare Regeln für die Bremsscheibe. Der PM Bone wirkt als Adapter: PM 160 mm braucht eine 180-mm-Scheibe, PM 180 mm eine 203-mm-Scheibe.
Beide Teile in einem Set. Achsplatte und Bone sind aufeinander abgestimmt – kein Rätselraten, welche Teile zusammengehören.
Einbaubedingungen
Rohloff erlaubt PM Bone/PM-Achsplatte nur, wenn der Achsbereich der Platte plan am Ausfallende anliegt und keine Schweißnähte oder Rahmenrohre berührt, und nur dort, wo der Abstützpunkt hinter einer gedachten Linie durch den Ausfallschlitz liegt.
Die Achsplatte wird mit fünf TX20 Achsplattenschrauben (3 Nm) an der Nabe befestigt.
Nicht jeder Rahmen ist geeignet
Direkte Aufnahmen PM 140 mm und PM 203 mm sind nicht kompatibel. Rahmen mit IS-Aufnahme an der Kettenstrebe können einen IS/PM-Adapter mit dem PM Bone verwenden.
PM Bone und PM-Achsplatte sind für Tandems oder Lastenräder weder freigegeben noch getestet.
Für wen ist es?
- Touren- und Gravelbikes mit Postmount-Bremsen. Montiere eine CC SPEEDHUB ohne langen Drehmomentarm.
- Rahmenumbauten. Beim Umbau einer SPEEDHUB in einen Scheibenbremsrahmen ohne Rohloff-Ausfallenden.
- Fahrer, die eine Drehmomentabstützung ersetzen. Originale, aufeinander abgestimmte Teile.
Kompatibilität
| Rohloff Teilenummer | 8563 (= 8225 Achsplatte CC PM + 8555 PM Bone) |
|---|---|
| Nabe | SPEEDHUB 500/14 CC (Schnellspannachse) |
| Einbaubreite | 135, 142, 148, 170 oder 177 mm |
| Bremsaufnahme | Postmount direkt an Sitz- oder Kettenstrebe; IS an der Kettenstrebe mit IS/PM-Adapter |
| Bremsscheibe | PM 160 → 180-mm-Bremsscheibe; PM 180 → 203-mm-Bremsscheibe; PM 140 / PM 203 nicht kompatibel |
| Nicht für | Tandems und Lastenräder |
Häufig gestellte Fragen
Mein Rad hat ABS oder Magura-Gustav-Pro-Bremsen – ist dieses Set richtig?
Rohloff schreibt den PM Bone 2.0 (8555-2.0) für Laufräder mit ABS und/oder Magura Gustav Pro Bremsen vor. Dieses Set enthält den Standard-PM-Bone 8555.
Warum brauche ich eine größere Bremsscheibe?
Der PM Bone sitzt unter dem Bremssattel und wirkt wie ein +20-mm-Adapter, daher muss die Scheibe eine Größe größer sein.
Ist es für meinen Rahmen geeignet?
Prüfe die beiden Voraussetzungen (plan anliegende Achsplatte, Verankerungspunkt hinter der Linie des Ausfallendenschlitzes). Wenn du unsicher bist, schick uns vor der Bestellung Fotos deines Ausfallendes.
Über Rohloff
Die Rohloff AG aus Fuldatal bei Kassel baut die SPEEDHUB 500/14: eine 14-Gang-Getriebenabe mit gleichmäßig abgestuften Gängen, 526% Übersetzungsbandbreite und geschlossenem Ölbad. So robust die Nabe ist – Rohloff verkauft kleine Verschleiß- und Ersatzteile einzeln, damit eine SPEEDHUB repariert und nicht ersetzt wird.
BoodaBike (Massive Bikes, Budapest) ist ein offizielles, von Rohloff geschultes Rohloff-Servicecenter und ein offizieller europäischer Distributor von Rohloff-Naben und -Teilen. Wir verkaufen Original-Rohloff-Teile und helfen dir gern, das richtige für deine Nabenversion zu finden.
