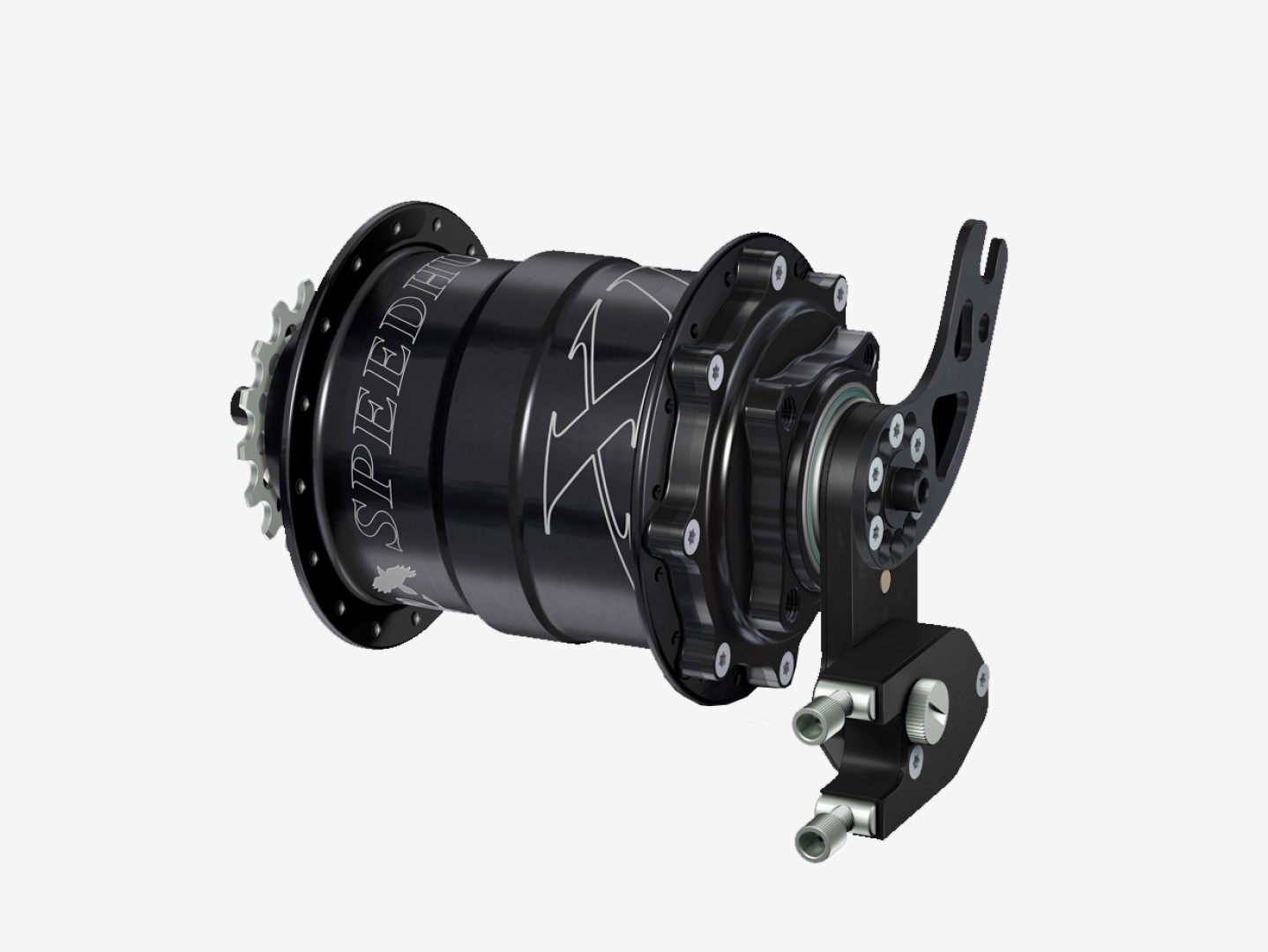

Rohloff Speedhub 500/14 CC DB PM XL – 170 mm, 32 hål
Rohloff Speedhub 500/14 CC DB PM XL (170 mm O.L.D.) är det 14-växlade växelnavet med snabbkopplingsaxel, navlock för skivbroms och PM-axelplatta – för ramar med Postmount-skivbromsfäste och bred bakbredd på 170 mm. 14 jämnt fördelade växlar, 526% omfång och ett tätt oljebad ger dig en drivlina som fungerar med kedja eller Gates-rem och knappt behöver mer än ett årligt oljebyte.
Varför Speedhub 500/14 CC DB PM XL?
526% i ett nav. Från den lägsta till den högsta av sina 14 växlar täcker CC DB PM XL ett omfång på 526%, i steg om cirka 13,6% (Rohloffs uppgift) – inga överlappande eller dubbla utväxlingar som med dubbla klingor.
Sluten och oljesmord. Tre planetväxelsatser, inkapslade och smorda med olja. Det regelbundna jobbet är ett oljebyte var 5000 km eller en gång om året med Rohloffs oljebytessats.
Gjord för en Gates-rem. Ramar för remdrift byggs oftast kring ett Speedhub. Montera ett Carbon Drive-drev på Rohloffs drevhållare med låsring för en ren, tyst drivlina.
Momentstöd på Postmount. PM-axelplattan för över navets vridmoment till det bakersta hålet i Postmount-bromsfästet via PM Bone (8555), som beställs separat.
DB-navkåpa för skivbromsar. Skivbromsar monteras på en speciell Rohloff-skiva med 4 hål (Ø160–220 mm, för bromssystem med 1.8, 2.0 och 2,3 mm). Skivskruvarna finns i kartongen; själva skivan beställs efter din broms.
Växla stillastående. Stannat i en backe på för hög växel? Vrid ner innan du startar. Växlingen fungerar både i rullning och stillastående; släpp bara trycket på pedalerna ett ögonblick.
Snabbkopplingsaxel för vertikala dropouts
CC-navet har en ihålig axel för ett vanligt snabbkopplingsspett. Det är fortfarande enkelt att ta ut hjulet: den externa växelmekanismen lossas genom att lossa en skruv, sedan tas hjulet ut som vilket annat hjul som helst.
Rohloff levererar den här versionen utan kedjespännare; om din ram saknar egen spänning, lägg till en (8250).
Brett bakre inbyggnadsmått på 170 mm
Rohloff bygger CC DB PM XL med samma satsinnehåll som 135 mm-versionen CC DB PM, men med 170 mm O.L.D. för breda bakdelar – endast i svart, med 32 ekerhål och navlock för skivbroms.
För service använder XL-navet egna axelplattsskruvar (8236XL) och papperspackningar (8714XL); verktyget för borttagning av drevet är standardverktyget 8508.
Remdrift på BoodaBike-sättet
På BoodaBike (Massive Bikes) började vi 2013 med att montera Gates remdrift och navväxlar, och vår egen BoodaBike Pulse är en touringcykel med remdrift och Rohloff Speedhub.
För ett Carbon Drive-drev anger Rohloff splinesbäraren med låsring (8540L för standard eller 8540SL för smal kedjelinje); drevet med 16 tänder i kitet är avsett för kedja. Berätta vilken ram du har så hjälper vi dig att välja bärare och drev.
Vem passar den för?
- Turcyklister. Lastade klättringar på de låga växlarna och jämn marschfart på de höga – med ett nav som inte bryr sig om dåligt väder.
- Cyklister med snabbkopplingsramar. CC-axeln tar ett vanligt snabbkopplingsspett, så att hjulet kan tas ut utan specialverktyg.
- Byggare av fatbikes och cyklar med breda däck. O.L.D. på 170 mm passar breda bakdelar; den här versionen tillverkas i svart med 32 ekerhål.
- Cyklister som värdesätter komfort. Växling när du står still och ett enkelt vridreglage gör varje tur avslappnad – användbart i stan och i långa backar.
Kompatibilitet och specifikationer
| Modell | Rohloff Speedhub 500/14 CC DB PM XL |
|---|---|
| Rohloff-artikelnummer | 8027PMXL – 32 hål, svart (170 mm-versionen tillverkas endast i svart med 32 ekerhål) |
| Växlar / omfång | 14 växlar, 526% totalt växelomfång, tre planetväxelsatser i oljebad |
| Axel | Ihålig snabbkopplingsaxel (CC) |
| O.L.D. (inbyggnadsbredd bak) | 170 mm |
| Momentstöd | PM-axelplatta – förankrar det utgående vridmomentet i det bakersta monteringshålet på ett Postmount-skivbromsfäste, via PM Bone. |
| Passar | Ramar med vertikala dropouts och bakhjul med snabbkoppling, med Postmount-fäste för skivbroms |
| Broms | Skivbromsnavkåpa (DB) för en speciell Rohloff-skiva med 4 hål (Ø160–220 mm, 1.8 / 2.0 / 2,3 mm); skivan ingår inte |
| Växelmekanism | Extern växelmekanism med vridreglage och två reglagevajrar; Rohloff bygger även denna version med den elektroniska växelmekanismen E-14 (separat artikel) |
| Remdrift | Gates Carbon Drive-kompatibel med Rohloffs splinesbärare med låsring (8540L / 8540SL) och ett Carbon Drive-drev |
| I kitet | Speedhub 500/14-nav med snabbkopplingsaxel; navlock för skivbroms (DB) för den speciella Rohloff-skivan med 4 hål, med monteringsskruvar för skivan; extern växelmekanism (överföringsbox och vajerbox); PM-axelplatta; vridreglage, växelvajrar och hölje med ändhylsor; splinesdrev med 16 tänder; flänsstödringar |
| Beställs separat | PM Bone (8555) – krävs med varje PM-axelplatta; den fungerar även som bromsadapter, så nästa större bromsskiva behövs; Rohloff-bromsskiva med 4 hål som passar din broms (bromsskivan ingår inte; skruvarna för bromsskivan ingår); Kedjespännare – ingår inte; behövs om ramen saknar egen kedjespänning (Rohloff nämner horisontella dropouts kortare än 25 mm och heldämpade ramar med kedjetillväxt) |
| Tandem / lastcykel | Inte godkänd för tandem- eller lastcykelanvändning (PM-versioner) |
| Serviceverktyg | Drevavdragare 8508 (nav 135/142/170/177 mm) |
| Ekrar | 32 hål; ekrar med 2,9 mm huvudlängd krävs |
CC-versioner (snabbkoppling) med skivbroms jämförda
| CC DB | Standardaxelplatta, 135 mm. Den klassiska Rohloff-uppsättningen: satsen levereras med standardaxelplattan och monteringsdetaljerna. |
|---|---|
| CC DB OEM | OEM-axelplatta, 135 mm. Gjord för ramar med förstärkta, förlängda vertikala dropouts som är konstruerade för Speedhub. |
| CC DB OEM2 | OEM2-axelplatta, 135 mm. Förankrar navets utgående vridmoment i det bakersta monteringshålet på ett IS2000-skivbromsfäste. |
| CC DB PM | PM-axelplatta, 135 mm. Förankrar det utgående vridmomentet i det bakersta monteringshålet på ett Postmount-skivbromsfäste, via PM Bone. |
| CC DB XL | Standardaxelplatta, 170 mm. Den klassiska Rohloff-uppsättningen: satsen levereras med standardaxelplattan och monteringsdetaljerna. |
| CC DB OEM XL | OEM-axelplatta, 170 mm. Gjord för ramar med förstärkta, förlängda vertikala dropouts som är konstruerade för Speedhub. |
| CC DB OEM2 XL | OEM2-axelplatta, 170 mm. Förankrar navets utgående vridmoment i det bakersta monteringshålet på ett IS2000-skivbromsfäste. |
| CC DB PM XL – denna produkt | PM-axelplatta, 170 mm. Förankrar det utgående vridmomentet i det bakersta monteringshålet på ett Postmount-skivbromsfäste, via PM Bone. |
| CC DB OEM2 XXL | OEM2-axelplatta, 190 mm. Förankrar navets utgående vridmoment i det bakersta monteringshålet på ett IS2000-skivbromsfäste. |
Vanliga frågor
Vad mer behöver jag beställa med PM-versionen?
PM Bone (8555). Rohloff gör den till en obligatorisk del för varje PM-axelplatta och den ingår inte i navsatsen. Eftersom PM Bone även fungerar som bromsadapter behöver du nästa större Rohloff-bromsskiva. PM-versionerna är inte godkända för tandem eller lastcyklar.
Kan jag använda den med Gates remdrift?
Ja, i en ram som är förberedd för rem. Rohloff anger den splinesade hållaren med låsring (8540L standard eller 8540SL smal kedjelinje) för Carbon Drive-remskivor. Vi bygger själva Rohloff-cyklar med remdrift och levererar de passande delarna.
Varför finns XL-navet bara i svart och med 32 hål?
Rohloff tillverkar 170 mm XL-naven endast som skivbromsversioner med 32 hål i svart. Använd drevavdragaren 8508 vid service, och XL/XXL-axelplattsskruvarna (8236XL) när axelplattan byts.
Hur mycket underhåll behöver den?
Ett oljebyte var 5000 km eller en gång om året. Rohloff påpekar att navet fortsätter att fungera även om lite olja går förlorad, men att skjuta upp oljebytet kan skada kugghjulen. Garantin gäller i två år från köpet; slitdelar som tätningar, drev, gummit på växelreglagets grepp och bromsskivor är undantagna.
Om Rohloff
Rohloff AG har sitt säte i Fuldatal i Tyskland och tillverkar Speedhub 500/14 – ett 14-växlat växelnav känt för sitt breda omfång och sitt täta oljebad – tillsammans med tillhörande växeldelar, axelplattor, ekrar och serviceverktyg.
BoodaBike (Massive Bikes, Budapest) är ett officiellt Rohloff-servicecenter utbildat av Rohloff och en officiell europeisk distributör av Rohloff-nav och -delar. Vi monterar, bygger om och servar Speedhub-nav och hjälper dig att välja rätt version för din ram.
